Agilent N9320A 校正信号(50MHz)

時間波形観測構成 周波数スペクトル観測構成
Fig2 Fig1

測定条件観測波形

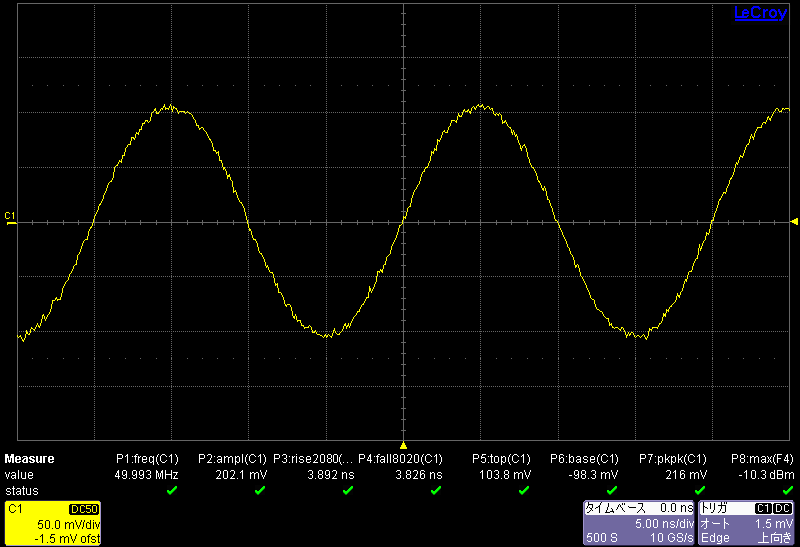

LeCroy WR204Xi-A
Singleトリガ
N9320A_CAL_50MHz_single

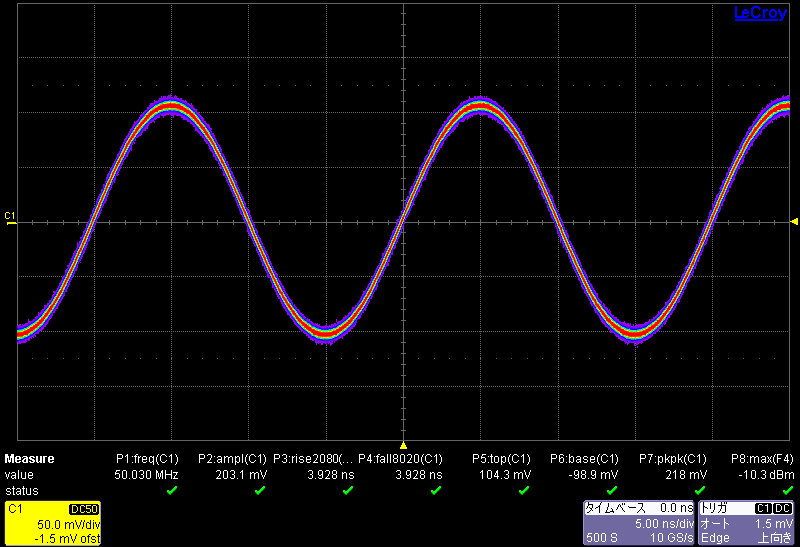

LeCroy WR204Xi-A
重ね描き
N9320A_CAL_50MHz_infini
STAFLEX.II-26.5 PC3.5001-100-STF2-N 使用時
Agilent N9320A
周波数スペクトル
N9320A_CAL_50MHz_Spectrum_staflex_cable
ケーブルダイレクト SMAPP-0100 使用時
Agilent N9320A
周波数スペクトル
N9320A_CAL_50MHz_Spectrum_old_cable

Agilent 8133A 出力信号

時間波形観測構成 周波数スペクトル観測構成
Fig2 Fig1

測定条件観測波形
150MHz, 1.65V
LeCroy WR204Xi-A
Singleトリガ
8133A_150MHz_1P65V_single
150MHz, 1.65V
LeCroy WR204Xi-A
重ね描き
8133A_150MHz_1P65V_single
500MHz, 1.65V
LeCroy WR204Xi-A
Singleトリガ
8133A_500MHz_1P65V_single
500MHz, 1.65V
LeCroy WR204Xi-A
重ね描き
8133A_500MHz_1P65V_infini
500MHz, 1.65V
LeCroy WR204Xi-A
重ね描き(Transition Time Measured)
8133A_500MHz_1P65V_infini2
500MHz, 1.65V
Agilent N9320A
周波数スペクトル
8133A_500MHz_1P65V_Spectrum
500MHz, 1.65V
Agilent N9320A
周波数スペクトル(マーカ値表示)
8133A_500MHz_1P65V_Spectrum2
800MHz, 1.65V
LeCroy WR204Xi-A
Singleトリガ
8133A_800MHz_1P65V_single
800MHz, 1.65V
LeCroy WR204Xi-A
重ね描き
8133A_800MHz_1P65V_infini
800MHz, 1.65V
LeCroy WR204Xi-A
重ね描き(Transition Time Measured)
8133A_800MHz_1P65V_infini2
800MHz, 1.65V
Agilent N9320A
周波数スペクトル
8133A_800MHz_1P65V_Spectrum
800MHz, 1.65V
Agilent N9320A
周波数スペクトル(マーカ値表示)
8133A_800MHz_1P65V_Spectrum2
1GHz, 1.65V
LeCroy WR204Xi-A
Singleトリガ
8133A_1000MHz_1P65V_single
1GHz, 1.65V
LeCroy WR204Xi-A
重ね描き
8133A_1000MHz_1P65V_infini
1GHz, 1.65V
LeCroy WR204Xi-A
重ね描き(Transition Time Measured)
8133A_1000MHz_1P65V_infini2
1GHz, 1.65V
LeCroy WR204Xi-A
重ね描き(Transition Time Measured, 拡大)
8133A_1000MHz_1P65V_infini3
1GHz, 1.65V
Agilent N9320A
周波数スペクトル
8133A_1000MHz_1P65V_Spectrum
1GHz, 1.65V
Agilent N9320A
周波数スペクトル(マーカ値表示)
8133A_1000MHz_1P65V_Spectrum2

Agilent 81130A + 81132A 出力信号

時間波形観測構成 周波数スペクトル観測構成
Fig2 Fig1

測定条件観測波形

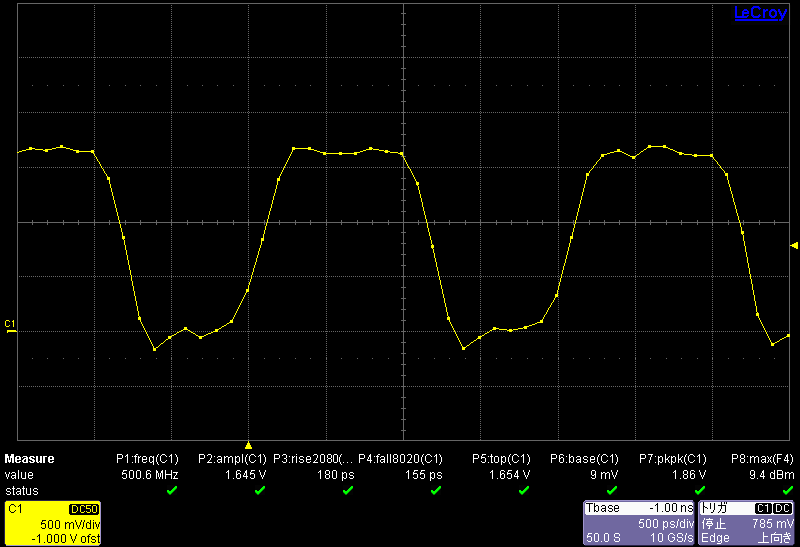

500MHz, 1.65V
LeCroy WR204Xi-A
Singleトリガ
81132A_500MHz_1P65V_single
500MHz, 1.65V
LeCroy WR204Xi-A
重ね描き
81132A_500MHz_1P65V_infini
500MHz, 1.65V
LeCroy WR204Xi-A
重ね描き(Transition Time Measured)
81132A_500MHz_1P65V_infini2
500MHz, 1.65V
Agilent N9320A
周波数スペクトル
81132A_500MHz_1P65V_Spectrum
500MHz, 1.65V
Agilent N9320A
周波数スペクトル(マーカ表示)
81132A_500MHz_1P65V_Spectrum2
660MHz, 1.65V
LeCroy WR204Xi-A
Singleトリガ
81132A_660MHz_1P65V_single
660MHz, 1.65V
LeCroy WR204Xi-A
重ね描き
81132A_660MHz_1P65V_infini
660MHz, 1.65V
LeCroy WR204Xi-A
重ね描き(Transition Time Measured)
81132A_660MHz_1P65V_infini2
660MHz, 1.65V
Agilent N9320A
周波数スペクトル
81132A_660MHz_1P65V_Spectrum
660MHz, 1.65V
Agilent N9320A
周波数スペクトル(マーカ表示)
81132A_660MHz_1P65V_Spectrum2
